| プロペラ形風向風速発信器 30-T形 （30-T-420形） |
 |
測定範囲・精度
風速
風向 |
| |
0.4〜70m/s
±0.3m/s(6m/s以下)、±5%(6m/s超) |
| 0〜540°(24分割 16方位)±5° |
|
発信方式
風速
風向 |
| |
| プロペラ形磁気パルス式(24PPR) |
| 飛行機形矢羽根光エンコーダ式 |
|
| 起動・耐風速 |
0.3m/s・90m/s |
外部出力
30-T
30-T-420 |
0〜6V/0〜70m/s、0〜540°
4〜20mA/0〜70m/s、0〜540° |
電源
30-T
30-T-420 |
DC12V/10〜15V
DC24V/18〜36V |
| 質量 |
3.2kg |
価格（税抜）
30-T
30-T-420 |
|
特長
| (1) |
磁気センサの採用と本体のプラスチック化による軽量化により、起動風速が0.3m/sと低くなりました。(24パルス／回転) |
| (2) |
風速は磁気パルス、風向は光エンコーダの採用により、周囲温度や経年変化の影響を受けにくくなっています。 |
| (3) |
雷対策用アレスタを内蔵しています。 |
| (4) |
延長コード（税抜）\550/m
0.75mm2×6C MVVS 標準20m
30-T 100mまで
30-T-420 1,000mまで |
| (5) |
出力
アナログ出力の他±8VPP方形波同時出力
| 30-T形 |
0〜5V/0〜70m/s |
加算 (税抜)\20,000 |
| |
0〜5V/0〜360° |
加算 (税抜)\20,000 |
| 420形 |
4〜20mA/0〜360° |
加算 (税抜)\20,000 |
|
| (6) |

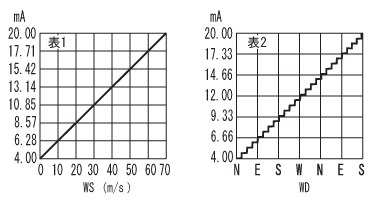

出力図 30-T-420
|
|
| 風向風速指示器 DG-24 |
 |
| 風速（平均） |
0〜70m/s（0〜50m/s） |
| 風向 |
360°を16分割 |
| 表示方法 |
LED |
外部出力
4〜20mA
RS-232C
|
| |
| 0〜70m/s (50m/s) |
| 0〜540° (or 0〜360°) |
|
|
| 電源 |
(1)100〜240V (2)DC12V（11〜35V） |
| 寸法・質量 |
190×190×121mm・3kg |
| 価格（税抜）
|
オープン |
|
| 風杯形風速計 OWL-3S |
 |
| 測定範囲・精度 |
0.5〜60m/s（瞬間、平均）
±0.3m/s(6m/s以下)
±5%(6m/s超) |
|
| 耐風速 |
80m/s |
| 外部出力 |
4〜20mA、RS-232C |
| 警報 |
0〜40m/s間で3点
接点出力 30V・1A （抵抗負荷） |
| 電源 |
(1)DC12〜27V
(2)AC100V |
寸法・質量
発信器
指示器 |
 312（風杯回転径）×324mm・2.2kg |
| 150×141×165mm・1kg |
|
価格（税抜）
本体
延長コード |
オープン
オープン |
| 付属コード |
20m |
|
| 風杯形風速計 26-SP |
（デジタル指示は26-SPD）
|
| 測定範囲・精度 |
1〜40m/s（瞬間、平均）
±1.0m/s(10m/s以下)
±10%(10m/s超) |
|
| 耐風速 |
50m/s |
| 電源 |
(1)DC12〜27V (2)ACアダプタ（別売） |
寸法・質量
発信機
指示器 |
| 210×80（基台径）mm・1.5kg |
| 150×120×132.6mm・1.3kg |
|
価格（税抜）
本体
延長コード
ACアダプタ
(26-SPD) |
オープン
オープン
オープン
オープン
|
| 付属コード |
20m |
|
|
