| 機械用振動計(1) |
VIBRATION
METERS |
| ポケッタブル振動計 VM-63C |
 |
| 測定範囲 |
| 加速度 |
0.1〜199.9m/s2Peak Peak= RMS
(at Hi 1〜15kHz Lo 10〜1,000Hz) |
| 速度 |
0.1〜199.9mm/s RMS
(at 10〜1,000Hz) |
| 変位 |
0.001〜1.999mmP-P P-P=2×Peak
(at 10〜1,000Hz) |
| 精度(80Hz基準) ： -10℃以上〜+50℃以下 |
加速度、速度
変位 |
±5%±2dgt
±10%±2dgt |
| 精度(80Hz基準) ： 上記の使用温度範囲以外 |
加速度、速度
変位 |
±8%±2dgt
±15%±2dgt |
| 表示 |
LCD 3 桁 |
| 外部出力 |
AC 2V
Peak |
| 電源 |
単三乾電池×2 |
| 寸法・質量 |
65×180×30mm・0.2kg |
| 価格（税抜） |
| 本体 |
\118,000 (アタッチメントS付属) |
| VP-53Y |
\5,300（アタッチメントL) |
| VP-37 |
\4,000（イヤホン) |
|
|

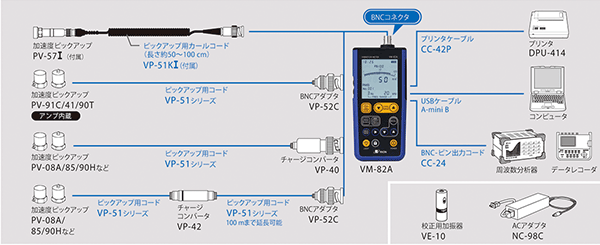

| 汎用振動計 VM-82A |
| 測定範囲（PV-57I使用時） |
| 加速度 |
0.02〜200m/s2
EQ Peak
(at 1Hz〜5kHz)
|
| 速度 |
0.3〜1,000mm/s
rms
(at 3Hz〜1kHz)
0.1〜1,000mm/s rms
(at 10Hz〜1kHz) |
| 変位 |
0.02〜100mm
EQ Peak
(at 3〜500Hz)
0.001〜100mmEQ Peak
(at 10〜500Hz) |
| 周波数範囲（本体） |
| 加速度
|
1〜100Hz、3Hz〜1、5、20kHz |
| 速度 |
3Hz〜1kHz、10Hz〜1kHz |
| 変位 |
3〜500Hz、10Hz〜500Hz |
|
| データメモリ |
1,000個 アドレス000〜999 |
| 外部出力 |
AC1V
F.S
DC1V F.S
USB |
| 電源 |
単三形乾電池×4 ACアダプタ（別売） |
| 寸法・質量 |
74×171.5×25.5mm・0.27kg |
| 価格（税抜） |
本体 \198,000（PV-57I、コード付）
VM82015 \5,000（ソフトケース） |
|
|
|

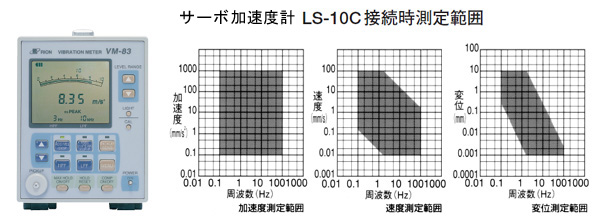

| 振動計 VM-83 サーボ加速度計接続可（ピックアップ別売） |
| 測定範囲 フルスケールレンジ |
| 圧電式 感度*1.00〜9.99pC/（m/s2） |
| 加速度 |
0.3、1、3〜1,000m/s2
(at 1Hz〜20kHz±5%) |
| 速度 |
3、10、30〜1,000mm/s
(at 1〜3Hz±10%、3Hz〜3kHz±5%) |
| 変位 |
1、3、10〜1,000mm
(at HPF=1Hz)
0.3、1、3〜1,000mm
(at HPF=3Hz)
0.03、0.1、0.3、1〜100mm
| ( |
at HPF≧10Hz
1〜3Hz±20% 3〜500Hz±10% |
) |
|
| サーボ式 |
| 加速度 |
10、30、100、300、1,000mm/s2
(at 0.1〜100Hz±5％) |
| 速度 |
1、3、10、30、100mm/s
(at 0.1〜0.3Hz±10％、0.3〜100Hz±5％) |
| 変位 |
0.1、0.3、1、3、10mm
(at 0.1〜0.3Hz±20％、0.3〜100Hz±10％) |
|
| フィルタ（圧電式） |
| HPF |
1、3、10、20、50Hz（-10％） |
| LPF |
100、300Hz、1、3、10kHz（-10％） |
| フィルタ（サーボ式） |
| HPF |
0.1、0.3、1Hz |
| LPF |
50、100Hz |
校正出力
圧電式
サーボ式 |
2V 80Hz
2V 1Hz |
| 外部出力 |
AC2V F.S DC2V F.S RS-232C |
| 電源 |
単二形乾電池×4
ACアダプタNC-98C（別売） |
| 寸法・質量 |
120×171×234mm・1.8kg |
| 価格（税抜） |
\360,000 |
* 0.030〜0.999 pC/（m/s2）：上記レンジの10倍
10.0〜99.9 pC/（m/s2）：上記レンジの1/10倍 |
|
|
| サーボ加速度計 LS-10C |
|
| 測定範囲 |
±30m/s2 |
| 感度 |
0.3V/m/s2±1% at DC |
| 周波数範囲 |
DC〜100Hz±10% |
| 横感度比 |
1%以下 at DC |
| 電源 |
DC±15V（DC±11〜±18V）
専用電源 LF-20（別売） |
| 寸法 |
37×37×40(フランジ部51)mm |
| 質量 |
0.22kg |
価格（税抜）
本体
LF-20 |
\100,000
\220,000 |
|
|
|
| 機械用振動計(2)−チャージアンプ |
VIBRATION
METERS |

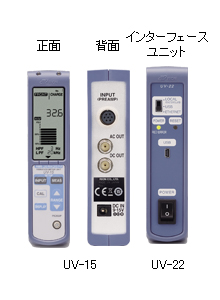

| 振動計ユニット
UV-15 （連結により多チャンネル化） |
 |
| 測定範囲（フルスケールレンジ） 感度*1.00〜9.99pC/m/s2 |
| 加速度 |
1,3,10〜1,000m/s2 (at
0.5Hz〜30kHz±10%) |
| 速度 |
1,3,10〜1,000mm/s (at
3Hz〜3kHz±5%) |
| 変位 |
0.1,0.3,1〜100mm (at
3〜500Hz±10%) |
*0.100〜0.999 pC/m/s2 測定範囲は上記の10倍
10.0〜99.9 pC/m/s2 測定範囲は上記の1/10倍 |
フィルタ
HPF
LPF |
-10%, -18dB/Oct
OFF,3,5,10,15,20,30〜200Hz
300,500Hz,1,1.5,2,3〜20kHz,OFF
|
| 外部出力 |
AC1V rms、DC1V |
| 電源* |
DC9〜15V、ACアダプタ（別売） |
| 寸法・質量 |
36×150×179mm・0.5kg |
| 価格（税抜） |
| 本体 |
\220,000 |
| UV-22 |
\190,000
（インターフェースユニット） |
*ACアダプタ NC-97（10台以下）, NC-99（16台以下）
バッテリーユニットBP-17 |
|
| 2chチャージアンプ
UV-16 (写真はUV-16とBP-17） |
 UV-16 3連結  BP-17 |
| 測定範囲（フルスケールレンジ）・精度 感度*1.00〜9.99pC/m/s2 |
| 加速度 |
1,3,10〜1,000m/s2 (at
0.5Hz〜30kHz±10%) |
| 速度 |
1,3,10〜1,000mm/s (at
3Hz〜3kHz±5%) |
| 変位 |
0.1,0.3,1〜100mm (at
3〜500Hz±10%) |
*0.100〜0.999 pC/m/s2 測定範囲は上記の10倍
10.0〜99.9 pC/m/s2 測定範囲は上記の1/10倍 |
| フィルタ |
| HPF |
OFF、10、20、50Hz |
| LPF |
1、3、10kHz、OFF |
| 外部出力 |
AC1V Peak |
| 電源 |
DC9〜15V 12V 88mA(130mA CCLD）、
ACアダプタ（別売）*、
バッテリユニット BP-17（別売）** |
| 寸法・質量 |
36×150×179mm・0.5kg |
| 価格（税抜） |
\185,000 |
*ACアダプタ
NC-97 \13,000 DC12V、3.3A
NC-99 \17,000 DC12V、5.0A
**バッテリユニット（UV-16を3台接続可）
BP-17 \95,000 単二形乾電池×8
|
|
|
