| クラス２サウンドレベルメータ（普通騒音計） |
SOUND
LEVEL METERS |
| NL-42 |
 |
| 測定機能* |
Lp、Leq、LE、Lmax、Lmin、LN |
測定範囲
(自己雑音) |
25〜130dB(A)
(19dB以下)
33〜130dB(C)
(27dB以下)
38〜130dB(Z) (32dB以下) |
周波数重み付け
特性 |
A、C、Z
20〜8,000Hz |
| マイクロホン |
1/2"エレクトレット形 UC-52 |
時間重み付け
特性 |
F、S |
| 校正 |
電気的校正1,000Hz(正弦波) |
| 外部出力 |
AC 1V
rms F.S
DC 2.5V F.S 0.25V/10dB
USB,RS-232C |
| 電源 |
単三形乾電池×4
ACアダプタ NC-98C (別売) |
| 寸法・質量 |
76×250×33mm・0.4kg |
価格（税抜）
NL-42
NL-42EX
（NX-42EX付き） |
製造中止
|
*測定機能 LP : 瞬時値 Leq:等価騒音レベル
LE : 単発騒音暴露レベル
Lmax :最大値 Lmin : 最小値 LN : 時間率騒音レベル
Lpk : ピーク音圧レベル Imp : インパルス |
|

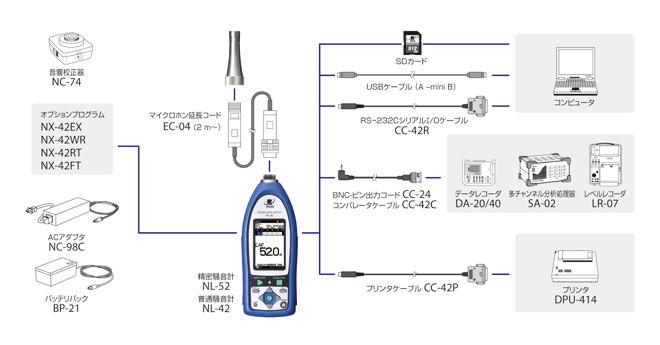

| 接続構成例 |
 |
|
| 特長 |
| NL-42/52形 |
| (1) |
カラー液晶大画面3" |
| (2) |
マニュアル不要
日本語表記と画面誘導 |
| (3) |
防水IP54
マイクロホンを除く |
| (4) |
充電式電池対応 |
| (5) |
1ヶ月間の連続測定 |
| (6) |
豊富なオプション |
|
| オプション価格（税抜） |
| NX-42EX |
機能拡張プログラム |
\70,000 |
| プリインストール版 |
\50,000 |
| アンインストール不可 |
|
| NX-42WR |
実音モニタ（波形収録） |
\100,000 |
| NX-42RT |
1/1、1/3 Oct実時間分析
バンドフィルタ出力 |
\150,000 |
| NX-42FT |
FFT分析 |
\150,000 |
|
| AS-70 |
波形処理ソフト |
\200,000 |
| AS-60 |
環境データ管理ソフト |
\150,000 |
| AS-60RT |
1/1, 1/3 Oct
データ管理ソフト
（AS-60購入済みの方） |
\250,000
(\100,000) |
| CC-42C |
コンパレータケーブル |
\11,000 |
| CC-42P |
プリンタ（DPU-414）用ケーブル |
\11,000 |
| CC-42R |
RS-232Cケーブル |
\10,000 |
| WS-15 |
屋外用防風スクリーン |
\90,000 |
| WS15006 |
同上用取付アタプタ |
\3,500 |
| WS-16 |
防雨形防風スクリーン |
\10,000 |
| MC-51SD1 |
SDカード512MB |
\15,000 |
| MC-20SD2 |
SDカード2GB |
\30,000 |
|
|
| オプション |
| NX-42EX 機能拡張プログラム |
| 一度インストールするとアンインストール不可
|
| イ． |
追加機能
オートストア機能（瞬時値、演算値）
コンパレータ機能（オープンコレクタ）
データ連続出力機能
|
| ロ． |
プログラムカードNX-42WR、NX-42RT、NX-42FTを追加するのに必要
|
|
|
| NX-42WR 波形収録プログラムカード（録音） |
| イ． |
ストアデータとともに記録、コンピュータで再生
|
| ロ． |
録音モード
イベントモード；マニュアル、イベント、
インターバル録音
|
| ハ． |
NL-42/52/62に対応
NL-42/52はNX-42EXのインストールが必要
|
| ニ． |
サンプリング
12、24、48kHz 16、24bit
|
|
|
| NX-42RT 1/1、1/3 Oct実時間分析プログラム |
| イ． |
グラフ表示と数値表示
|
| ロ． |
グラフ表示では、以前のデータと重ね合わせて表示も可能
|
| ハ． |
NC値の表示
|
| ニ． |
| 出力 |
AC 1VrmsFS |
|
DC 2.5V/dB、25mV/dB |
バンド出力も可能 |
| ホ． |
NL-42/52に対応
NX-42EXのインストールが必要
NL-62用はNX-62RT |
|
|
| NX-42FT FFT分析プログラム |
| イ． |
ダイナミックレンジ 100dB
周波数レンジ 20kHz
|
| ロ． |
サンプル数 20480（8000ライン）
|
| ハ． |
ウインドウ レクタンギュラ、ハニング
|
| ニ． |
スペクトル、パワー平均、最大値
|
| ホ． |
NL-42/52/62に対応
NL-42/52はNX-42EXのインストールが必要
|
|
|
| AS-60 環境計測データ管理ソフトウェア |
| イ． |
データの読み込み
NL-42/52/62のAuto1、Auto2
DA-40ViewerのCSV形式の保存データ
|
| ロ． |
グラフ表示
グラフ内の拡大、縮小、演算データの重ね書き
複数測定器の表示（最大8画面、同時表示4画面）
|
| ハ． |
異なるデータの結合（NL-42/52/62対応）
|
| ニ． |
演算機能
任意区間の演算、除外区間の設定
|
| ホ． |
レポート作成
|
|
|
| AS-70 波形処理ソフトウェア |
| イ． |
分析種類（Oct、FFT）や分析条件を
一括またはグラフ毎に設定可 |
| ロ． |
WAVEファイルが対象 |
| ハ． |
時間グラフと周波数グラフ |
| ニ． |
FFT
・サンプル数 32〜65,536
・ウィンドウ レクタンギュラ、ハニング、
フラットトップ、ハミング
・パワースペクトル |
| ホ． |
SA-A1、NX-42WR/28WR、SA-78WR、
DA-20/21/40、VA-12に対応 |
|
|
|
| NL-27 （レンジ切替なし） |
コンパクトタイプ
マイク固定 |
| 測定機能* |
Lp、Leq、LE、Lmax、Lpk |
| 測定範囲 |
30〜130dB(A)
36〜130dB(C) |
周波数重み付け
特性 |
A、C
20〜8,000Hz |
| マイクロホン |
1/2"エレクトレット形 UC-52 |
時間重み付け
特性 |
F、S |
| 校正 |
電気的校正1,000Hz(正弦波) |
| 外部出力 |
DC3V
F.S 0.25V/10dB
AC出力（モニタ用、Z特性）、USB |
| マニュアルストア |
演算結果を199個までメモリ |
| 電源 |
単四形乾電池×2 |
| 寸法・質量 |
63×120×23.5mm・0.105kg |
| 価格(税抜) |
\156,000(検付)
\140,000 |
*測定機能 LP : 瞬時値 Leq:等価騒音レベル
LE : 単発騒音暴露レベル
Lmax :最大値 Lmin : 最小値 LN : 時間率騒音レベル
Lpk : ピーク音圧レベル |
|
|
